地测图形协同管理系统
地测图形协同管理系统主要包括地测数据库管理、等值线图、测量图、储量图、柱状图、剖面图、素描图、防治水图、瓦斯地质图等模块。该系统以先进的算法、精准的空间数据信息处理、高效的图形处理流程，实现等值线图、采掘工程平面图、钻孔柱状图、综合柱状图、煤岩层对比图、勘探线剖面图、预想剖面图、底板等高线及储量估算图、巷道素描图等地测图件的绘制与管理，是矿井相关专业制图的基础。
钻孔钻探资料数据
导线计算—成果阅览
柱状图自动成图
自动绘制回采工作面地质剖面图
煤层复杂构造高精度地质模型自动生成

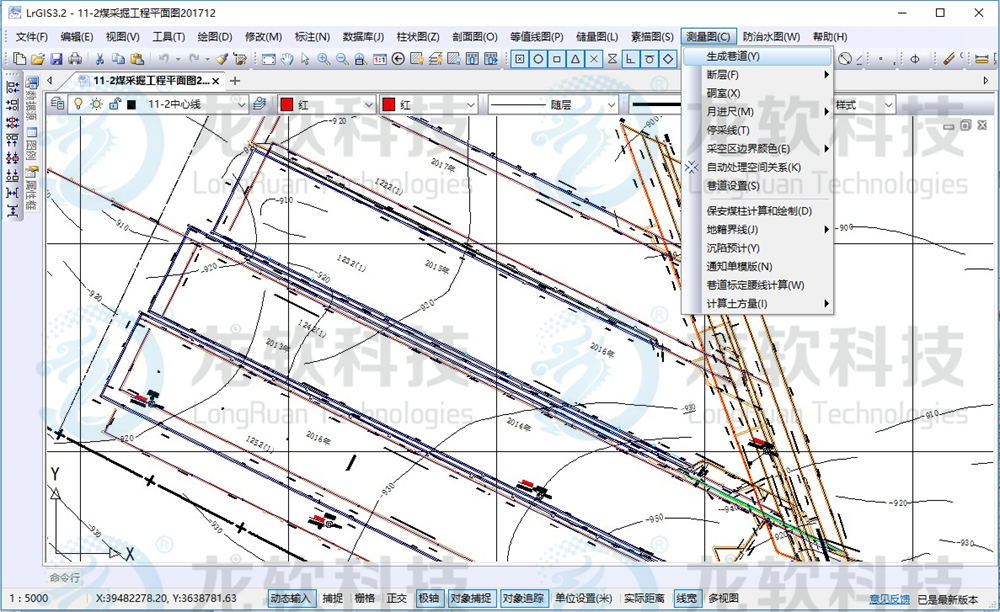

采掘工程平面图巷道自动绘制
供电设计图形协同管理系统
供电设计图形协同管理系统包括机电图形协同管理、供电设备选型计算和固定设备选型计算等模块。机电图形协同管理是基于一张图管理模式，以在线协同的方式设计运输系统图、设备布置图、供排水系统图、通讯联络系统图、人员定位系统图、供电系统图等机电图形。供电设备选型计算是基于标准的供电设备图例库绘制供电系统图，对电动机、变压器、电缆、各类开关进行相应的供电计算与校验，从设备参数数据库选出合适的供电设备，并自动生成供电设计报告。固定设备选型计算是对辅助运输巷绞车、运输机、排水等设备进行选型计算，选出合适的设备，生成相应的设备选型设计报告。
设备布置图

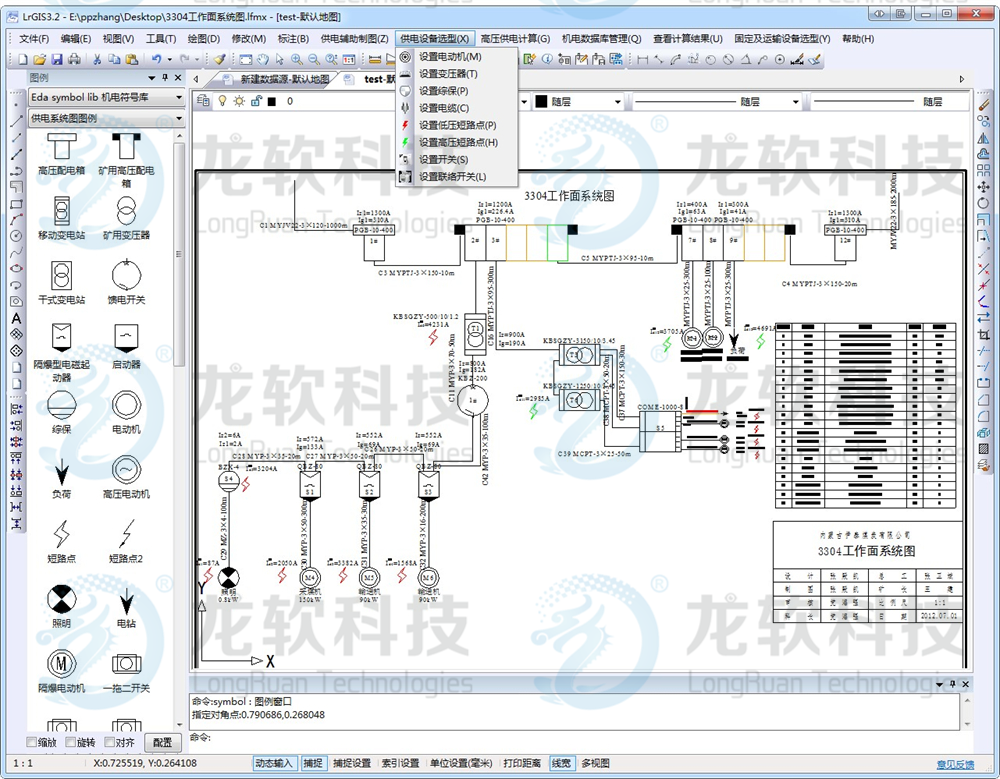

工作面供电设计

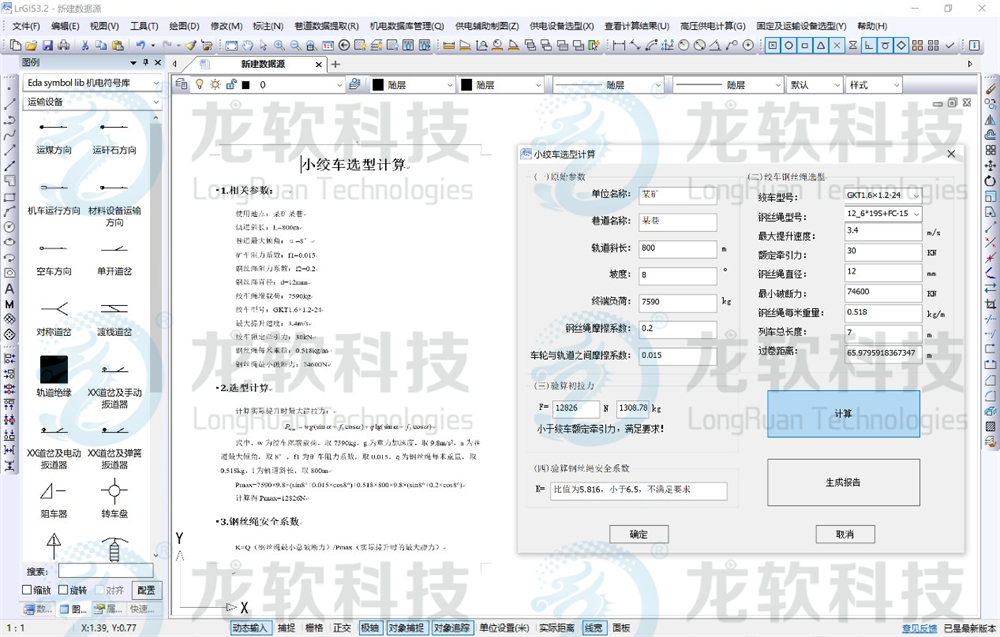

小绞车选型计算
通防图形协同管理系统
通防图形协同管理系统主要包括通风制图和通风系统仿真等模块。通风制图包括绘制通风系统图、避灾路线图、注浆系统图、瓦斯抽放系统图、瓦斯抽放曲线图、防尘系统图、防火系统图、监测监控系统图，自动生成通风系统立体图、通风网络图、通风系统压能图；通风系统仿真主要包括通风阻力测定数据的录入和处理，通风网络模拟解算，通风系统风量调节，风机优化选型等功能。

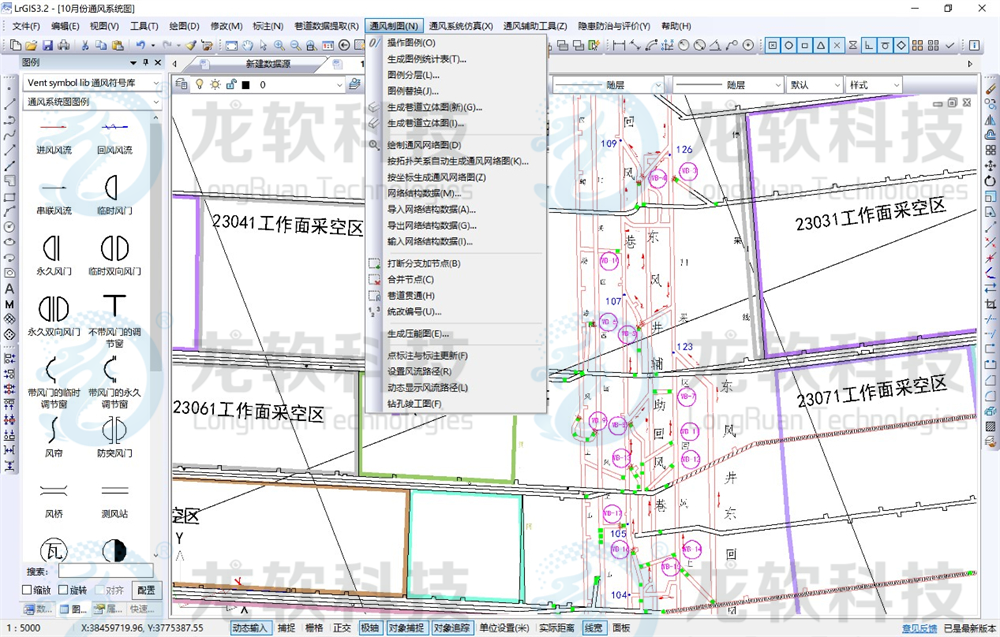

通风系统图

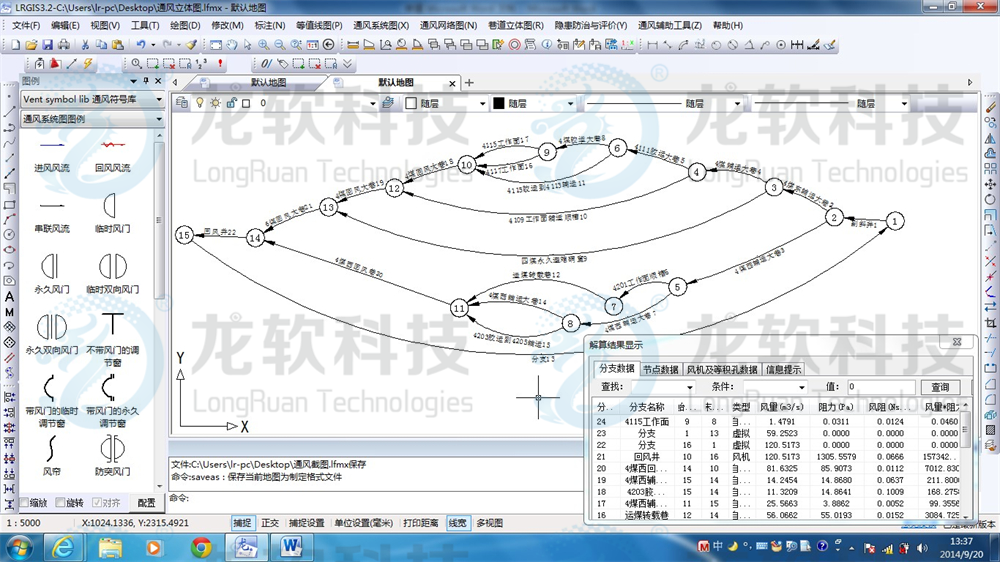

通风网络图

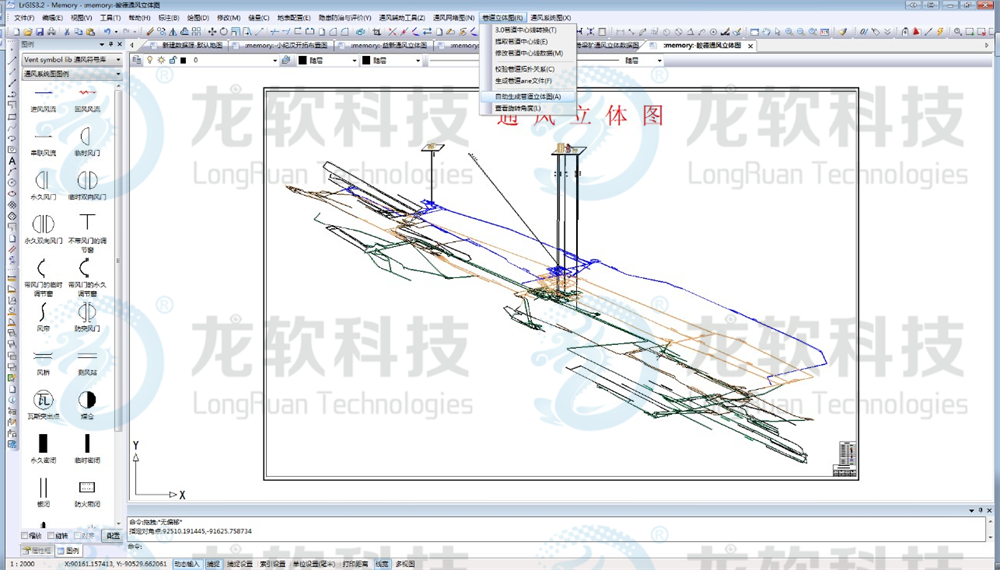

通风立体示意图

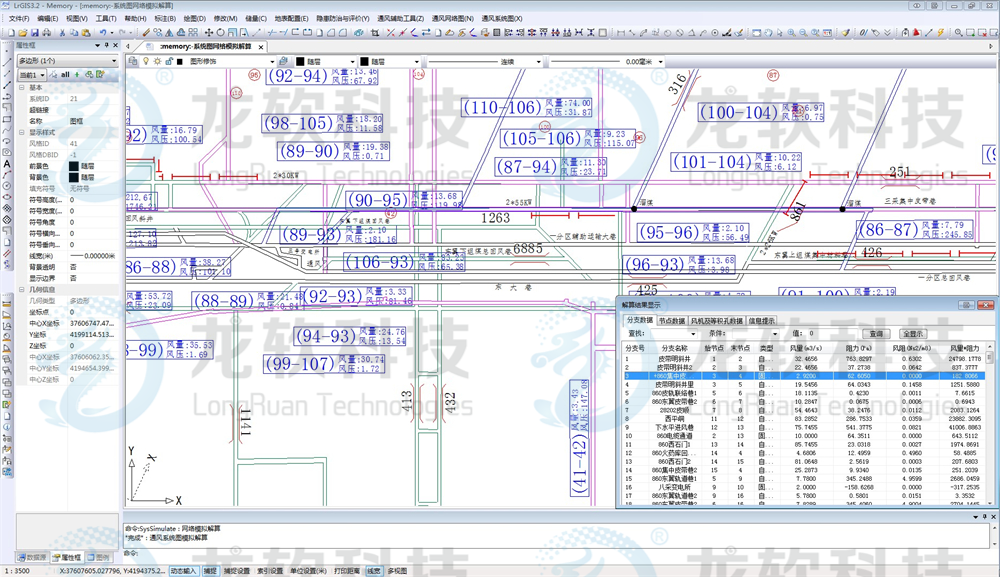

通风网络解算
采矿辅助设计协同管理系统
采矿辅助设计协同管理系统主要包括断面图设计、辅助图设计、采区设计、交叉点及车场设计、采掘衔接等模块，是以《采矿工程设计手册》、《煤矿安全规程》为依据，专为煤矿生产设计人员量身打造的一套快速设计制图系统。系统参考了大量煤矿设计业务流程，结合煤矿实际情况进行定制开发，功能更加符合矿井的实际情况，极大的提高设计、制图等工作的效率和精度。

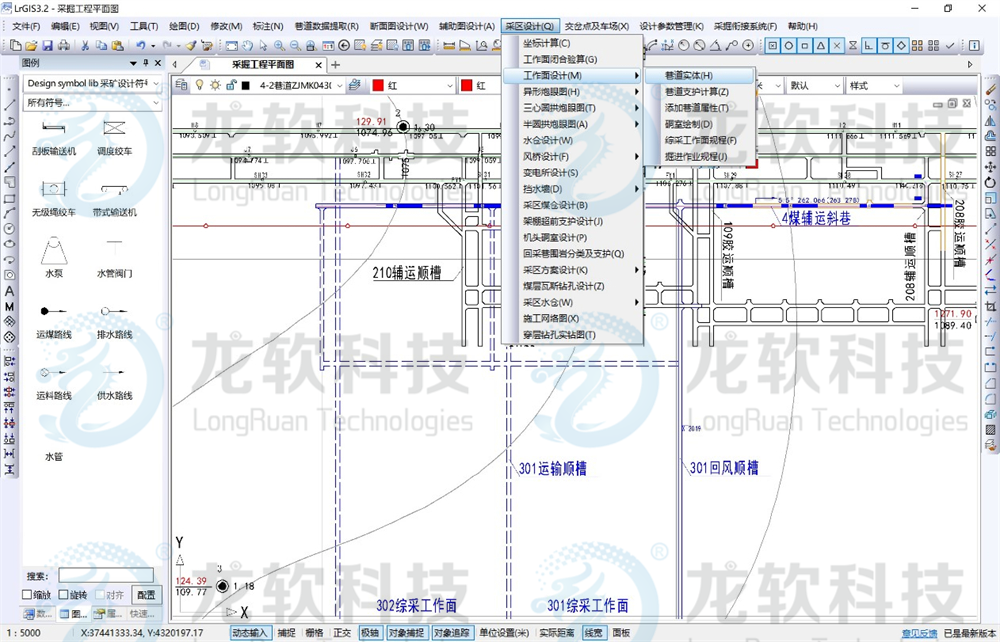

工作面设计
矩形断面设计

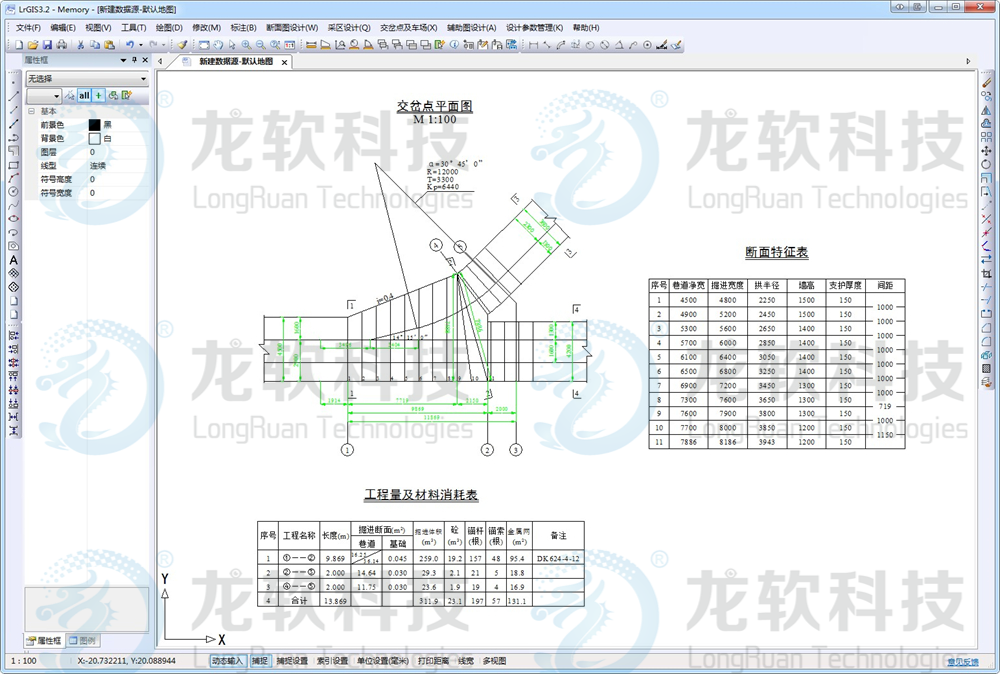

交叉点设计
